Las zapatas corridas son utilizadas en cimentaciones de muros de carga portante. Una zapata corrida o continua puede tener dos veces el ancho o más. El tipo de refuerzo está sujeto a la capacidad portante del suelo de cimentación.
Formato en Excel
A continuación te mostraré un formato en Excel para calcular los trabajos preliminares en Zapata Corrida que incluye formulas para que los cálculos sean automáticos, solo debes teclear los valores de tu elemento a cuantificar.
Introducción
Es muy importante que sigas leyendo para que tu formato se use de la manera correcta y evitar errores de cuantificación de acero que pueden afectar seriamente el presupuesto de tu obra.
Mas adelante te diré donde descargar este formato totalmente GRATIS
Conociendo tu nuevo formato
El formato en excel contiene un ejemplo para que te bases en el y asi poder adaptarlo a tus propios trabajos.
Se trata de tres Zapatas Corridas en un terreno de 7 metros de frente por 16.54 metros de fondo cuyas medidas son de 16.54 de largo por 0.80 metros de frente y 0.20 metros de alto. Dos Zapatas a los extremos y una en medio. Son para unos locales comerciales y los muros de los extremos son para delimitar el terreno de las construcciones de los lados y el muro de enmedio es para dividir los locales. En la parte de enfrente se dejó un claro para acceso y cortina de acero. En la parte de atrás no se considero una zapata nueva porque se aprovechó el muro existente.
En este ejemplo sólo analizaremos los trabajos preliminares de la Zapata Corrida. Si deseas tener el Generador de Acero, además de todo su análisis completo con Factor de Salario Real, integración de cuadrillas, Costo Horario, Costo Directo e Indirecto, materiales y utilidad, sé parte de nuestro grupo selecto de usuarios Premium donde podrás obtener este y otros análisis sin restricciones, descargarlos y modificarlos para tus propios proyectos.
Canjea este Código para obtener un 30% de Descuento en la Zona Premium (Sólo por tiempo limitado)
GENE2021
Generar Volumenes
En primer lugar tenemos el catálogo de conceptos donde podemos ver las actividades preliminares. Estos conceptos son con los que vamos a iniciar nuestra obra. Si quieres saber como elaborar un catálogo de conceptos desde cero y ademas descargar unos ejemplos que te van a ayudar a elaborar el tuyo, dale clic aquí.

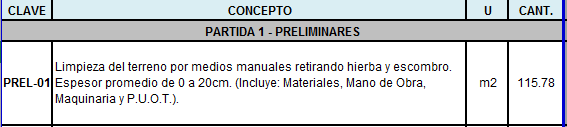

PREL-01 Limpieza del Terreno por medios manuales
Este es el concepto con el que generalmente iniciamos los trabajos en nuestra obra. Con esta actividad preparamos el terreno para desplantarnos, por esta razón retiramos todo lo que pueda contaminar nuestra área de trabajo como la maleza, raíces de hierbas, escombro, incluso arcillas que estén en la superficie y que pueden perjudicarnos después.
Generador de Limpieza del Terreno
Después de ver el concepto en nuestro catálogo, nos ubicamos en la pestaña Generadores y comenzamos a calcular los volumenes.
Recuerda que la limpieza de terreno tiene una unidad de medida de metros cuadrados o m2.
La columna eje sirve para saber en que parte de nuestro croquis estamos, en este caso lo representamos con las letras A-B. Y la columna Tramo también nos indica la ubicación de nuestra medida.
Largo Significa el tramo mas largo de nuestro terreno, que en este caso es de 16.54 metros. Y Ancho es el tramo mas corto, y mide 7 metros. Número de Piezas ponemos 1 porque en este caso estamos haciendo la limpieza de 1 terreno.
PREL-02 Trazo y Nivelación
Enseguida tenemos el concepto de Trazo y Nivelación, que es cuando marcamos el área donde vamos a empezar a desplantar nuestras zapatas. Este concepto es muy importante porque de aquí dependen otros conceptos como excavación, plantilla, zapata y relleno. Cualquier error en cuanto a medidas o escuadras nos va afectar en el volumen de las actividades antes mencionadas, así es que hay que tener mucho cuidado a la hora de trazar.

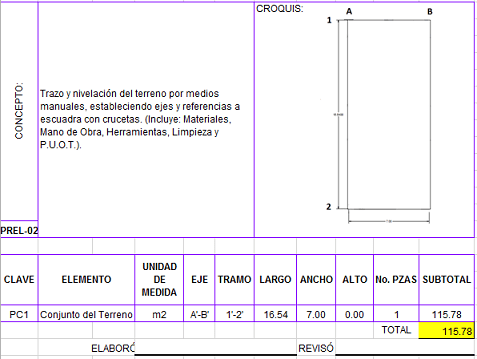

Generador de Trazo y Nivelación
Las operaciones correspondientes al trazo y nivelación son similares al de limpieza de terreno donde tenemos de largo 16.54 por un ancho de 7 metros lo que nos da un total de 115.78 m2. Recuerda que este resultado se coloca automáticamente en nuestro catálogo de conceptos.
PREL-03 Excavación
A continuación vamos a realizar el concepto de Excavación. Aquí es muy importante tener el cuenta la profundidad a excavar ya que si nos pasamos tenemos que rellenar. Hay que darle una afinada al terreno para nivelar nuestro fondo del terreno.
Generador de Excavación
Para empezar a generar los volúmenes de excavación necesitamos ubicar las zapatas y pasarlas al formato. En este ejemplo tenemos 3 zapatas con las mismas características, las ubicaremos con las letras A, B y C.
Iniciaremos multiplicando el largo de 16.54 metros por el ancho de 0.80 metros y por la altura de 0.88. En número de piezas ponemos 1 ya que cada zapata se esta analizando individualmente y nos da un subtotal por pieza de 11.64 m3. Sumando las 3 piezas en total nos da como resultado 34.93 metros cubicos.
PREL-04 Relleno con material Inerte
El cuarto concepto a generar es el de Relleno con material inerte o material de banco como el tepetate o caliche, dependiendo de la región donde nos encontremos. Generar este volumen para muchos es complicado o confuso ya que debemos de tomar en cuenta algunas medidas para su correcto análisis. A continuación te explicaré como calcular correctamente el volumen de relleno.
Generador Relleno con material inerte
Identificamos las zapatas en nuestro formato de generador con sus respectivas letras A, B y C. Luego ponemos su eje y tramo y enseguida comenzamos con el volumen de la zapata. Este dato lo podemos sacar de nuestro croquis como a continuación te lo muestro.
Para conocer el volumen de la zapata primeramente sacamos el área de cada sección y después la multiplicamos por el largo total del elemento para obtener el resultado.
Empezamos con la plantilla de 0.05 m de altura por 0.80 metros de largo nos da un total de 0.04 m2. Esta sera nuestra Área 1
Enseguida hacemos la operación para la zapata. La base mide 0.80 m de largo por 0.20 metros de alto lo que nos da un área de 0.16 m2. esto lo llamaremos Área 2
Continuamos con el dado que en este caso son 3 hiladas de block, también conocido como muro de enrase que da la altura necesaria para colocar la dala. Entonces tenemos 0.63 metros de alto por 0.20 metros de ancho (que es el ancho del block). Lo que nos da un resultado de 0.126 m2. Esta es nuestra Área 3.
Sumamos Área 1 más Área 2 más Área 3 nos da un total de 0.326 m2. Este resultado lo multiplicamos por el largo de la zapata que es de 16.54 metros y nos da un volumen total de zapata de 5.39 m3
Haciendo las operaciones para sacar el volumen total
Ahora se colocara automáticamente y en color azul el volumen de excavación en su respectiva columna. Ese dato ya lo teníamos y simplemente se coloca para después hacer la multiplicación final del Volumen de la Zapata por el volumen de la excavación por el número de pieza que en este caso es 1 ya que estamos analizando las zapatas por separado lo que nos da un subtotal de 6.25 m3. Sumamos los 3 subtotales que son el mismo resultado ya que las 3 miden lo mismo lo que nos da un gran total de 18.76 m3 de relleno de material de banco.
Adquiere la Versión Completa del Generador y Presupuesto para una Zapata Aislada. Da clic para más detalles y comienza a generar ahora mismo. ¡No te lo puedes perder!
Si deseas aprender a elaborar presupuestos y calcular su precio unitario te invito a que formes parte del Curso Gratis de Precios unitarios donde aprenderás desde cero. ¡Entra Ya!
Si te gustó este tema dale like y comparte. Estaré trabajando para subir más contenido de valor para ti.
Más abajo estará la zona de descargas para que puedas tener tu formato gratis
-
